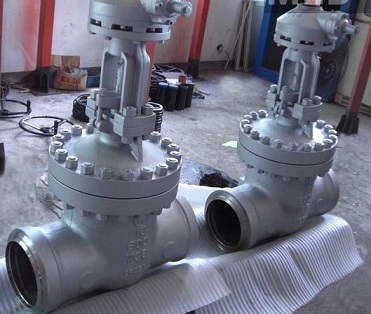

電站閘閥也稱電站專用閥門，適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，*特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。那我們來說一下Z960Y電站閘閥型號P54100V和P54140V 170V分別代表什么

P 工作壓力

P54 溫度在540℃時的工作壓力

P54 100 溫度在540℃時的壓力為100bar

v 閥體為鉻鉬釩鋼

P54 140V 溫度在540℃時的壓力為140bar ,閥體為鉻鉬釩鋼

P54 170V 溫度在540℃時的壓力為170bar ,閥體為鉻鉬釩鋼

來自JB/T4018《電站閥門 型號編制方法》標準上用的單位是MPa,但通常還是在用bar

電站閘閥的設計規范

設計與制造 GB/T12234 ASMEB16.34

結構長度 JB/T3595

接口連接尺寸 JB/T3595 GB/T12224

檢驗與試驗 JB/T3595 MSS SP61

壓力與溫度基準 JB/T3595 ANSI B16.34

電站閘閥的結構優勢

1.采用壓力自緊式密封，閥體支管兩端為焊接連接。

2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。

3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。

電站閘閥的相關標準

JBT 3595-2002電站閥門 一般要求

JB/T 5263-2005 電站閥門鑄鋼件技術條件

JB/T 4018 電站閥門 型號編制方法

DL 959-2005 電站鍋爐安全閥應用導則

DLT 531-1994電站高溫高壓截止閥閘閥技術條件

DLT 641-2005 電站閥門電動執行機構

DLT 850-2004 電站配管

GB 10869 電站調節閥技術條件

GBT 10868-2005 電站減溫減壓閥

電站閘閥的開啟過程

1在關閉位置，閥體受閥桿的機械施壓作用，緊壓在閥座上。

2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4直至到全開位置，閥桿提升到*限位置，球體旋轉到全開位置。

電站閘閥的關閉過程

1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90度。

3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90度。

4手輪轉動的*后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
