電動分(合)流調節閥采用雙閥芯上下導 向結構，配用電動執行機構機構，閥體為三通結構，即一進兩出(分流型)，兩進一出(合流型)，從而達 到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的 使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損 失小、閥容量大、流量特性*和維修方便等優點?？捎糜诟?種不同的工作條件，特別適用于石油工業熱交換器的溫度控制 系統和其他的各行業的自動化控制系統。 本系列產品有常溫型、高溫型、低溫型、調節切斷型、波 紋管密封型等多種型式。產品公稱壓力等級有PN1.6、4.0 6.4; 閥體口徑范圍DN20-DN300;適用流體溫度-150℃-+560℃范圍 內多種檔次;泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級;流量特性有 直線、等百分比。多種規格可供選擇。

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。

高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。

波紋管密封型對上下移動的閥桿形成完全的密封，堵*流體外漏。

低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

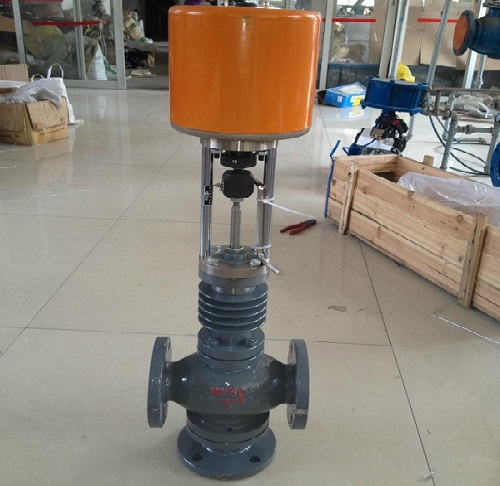

電動分(合)流調節閥應用范圍

直行程分流、合流電動調節閥，由三通分流，合流閥門配用PS、3810、ZAZ、DKZ等系列直行程電動執行機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入控制信號(4-20mADC或1-5VDC)及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，采用平衡式閥塞結構，閥塞穩定性好、不易產生震動、噪聲低、允許壓差大，連線簡單等特點，廣泛用于流量系數大，泄漏量要求比較嚴的電力、冶金、石油、化工、環保等行業的工業自動控制系統中。

電動分(合)流調節閥技術參數

原理結構：三通雙座鑄造閥 公稱通徑：25-300mm

公稱壓力：PM1.6、4.0、6.4MPa

連接形式：法蘭JB78-59、JB79-59

閥體材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、

ZG0Cr18Ni12Mo2Ti

常溫型：-20℃-+200℃ 散熱型：-40℃-+450℃

壓蓋形式：螺栓壓緊式

填 料：V型聚四氟乙烯填料、柔性石墨、

電動分(合)流調節閥不銹鋼波紋管

閥芯形式：雙導向雙座套筒型閥芯

流量特性：等百分比特性、線性特性、快開特性

閥芯材料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

電動分(合)流調節閥執行機構

類型：可選PS、3810、ZAZ型(DN100以內)、

DKZ型(DN100以上)電子式直行程執行機構。防爆型選3810
