對夾蝶閥法蘭和普通的法蘭的區別在內徑上。對夾蝶閥法蘭的內徑是正好和閥門的DN的內徑相吻合的而在后面的一個槽，而這個槽就是把連接的鋼管插入里面，兩側留有一到兩個或者更多的余量(視蝶閥的口徑大小而言的)。除了這些，對夾蝶閥法蘭與普通的法蘭就沒有什么區別了。對夾蝶閥法蘭亦稱蝶式法蘭、或對夾專用法蘭，是對夾蝶閥上面專用的法蘭，與對夾式的蝶閥相匹配的。而在蝶閥中，還有一種是法蘭蝶閥，就是本身上面有法蘭的。這種蝶閥的使用的法蘭用普通的平焊的產品即可，不必選用對夾蝶閥法蘭了。

對夾蝶閥法蘭的外徑，厚度、中心距及螺栓孔全是一樣的。而且蝶形法蘭使用的螺栓是雙頭的螺栓。而對于螺栓的使用則是對應不同的使用的溫度而改變的。

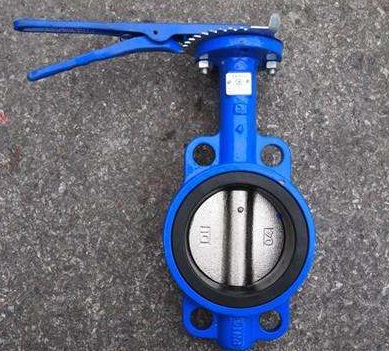

對夾蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。此閥一般水平安裝。對夾式蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時*的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

對夾蝶閥的用途

用于硫酸行業中氣體管路：爐前鼓風機出入口，接力風機出入口，電除霧串聯及聯通閥，S02主鼓風機出入口，轉化器調節，預熱器出入口等調節和截止氣量使用。

用于硫磺制酸系統中的焚硫、轉化、干吸工段，是硫磺制酸裝置用閥的*品牌，被廣大用戶認為是：密封性能好，運轉輕，副腐蝕，耐高溫，操作方便、靈活、使用安全可靠的蝶閥，得到了大量推廣使用。

還廣泛用于：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用。

對夾蝶閥的結構特點

①三向偏心的*特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。

②由扭矩產生彈性密封。

③巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。

④體積小、重量輕、操作輕巧、便于安裝。

⑤可根據用戶要求配置氣動、電動，液動，手動裝置，滿足遙控和程控的需要。

⑥更換零件材質可適用于各種介質，并可進行襯里防腐(襯F46、GXPP、PO等)。

⑦連續結構多樣化：對夾、法蘭、對焊。

對夾蝶閥的安裝說明

一、安裝前的準備工作

1、安裝前應核對蝶閥之規格、材料是否與設計相符合。

2、 并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。

3、 安裝前其相關之配管應按規作適當之懸吊固定，以避免安裝后對閥產生不當之應力。

4、 配管之兩法蘭面間必須平行對準同心。

5、 安裝時蝶閥與法蘭間無需另行加裝墊片。

6、 蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸擴接頭，閥盤關扭轉才不會受到阻礙。

二、 安裝步驟：

1、 安裝前將閥盤先打開10度。(拆卸前亦同)

2、 在適當位置設定輔助螺絲，以調整兩法蘭面距離。

3、 將蝶閥以不接觸兩法蘭面插入同時穿入其余螺栓。

4、 于確定蝶閥中心與法蘭中心同心且閥盤開關位置不法蘭內徑或相鄰機件阻礙后以對角漸進方式反復鎖各螺栓，直到 法蘭面接觸到閥體端面。

5、 裝置完成后應再度確認全開及全關度。

三、 操作：

1、 開始操作前，用空氣噴洗清除配管上的外物，配管內面用清水清洗干凈。

2、 打開閥查看角度指示盤，避免扭轉超過開啟寬度、關閉位置也不可超過。

3、 開關之操作完全以指示器為準，如再加以其它手工具施力時，則角度指示盤及開關器將會損壞。

4、 要做配管耐壓試驗時，應將閥打開。

5、 配管后閥門長期處于全關狀態，每月應做1~2次的開關動作以免產生固著狀況
