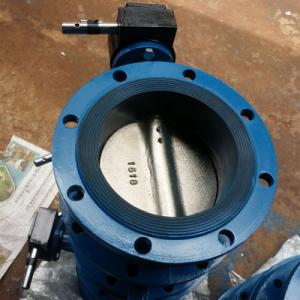

渦輪蝶閥指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90°，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。工業專用蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。

渦輪蝶閥常見故障及排除方法：

1、安裝前道確認產品性能和介質流向箭頭是否與運動工況相符，并將閥門內腔插洗干凈，不允許在密封圈和蝶板上有附有雜質異物，未清洗前*不允許關閉蝶板，以免損壞密封圈。

2、碟板安裝配套法蘭建議采用碟閥專用法蘭，即HGJ54-91型承插焊鋼制法蘭。

3、安裝在管道中的位置，*佳位置為立裝，但不能倒裝。

4、使用中需要調節流量，有蝸輪箱進行控制。

5、開、閉次數較多的蝶閥，在二個月左右時間，打開蝸輪箱蓋，檢查黃油是否正常，應保持適量的黃油。

6、檢查各聯接部位要求壓緊，即保證填料的蜜蜂性，又可保證閥桿轉動靈活。

7、金屬密封蝶閥產品不適合安裝于管路末端，如必須安裝于管路末端，需采取配裝出口發蘭，防止密封圈積壓，過位。

8、閥桿安裝使用反應定期檢查閥門使用效果，發現故障及時排除。

9、可能發生的故障及時排除

渦輪蝶閥方法詳見下：

一、可能發生的故障：密封面泄露,原因：

1.蝶板、密封面夾有雜物。

2.蝶板、密封面關閉位置吻合不正，

3.出口側配置裝法蘭螺栓受力不均，

4.試壓方向。

相對應的排除方法：

1.消除雜質，清洗閥門內腔，

2.調整蝸輪或電動執行機構的調節螺釘，以達閥門關閉位置正確，

3.檢查配裝法蘭平面及螺栓壓緊國，應均勻壓緊，

4.按尖頭密封方向進行施壓。

二、可能發生的故障：

閥門兩端面泄露，原因：

1.兩側密封墊片失效，

2.管法蘭緊力不均或未壓緊，

3.密封圈上、下封墊片失效。

相對應的排除方法：

1.更換密封墊片

2.壓緊法蘭螺栓(均勻受力)

3.卸下閥門的壓圈，更換密封圈，失效墊片。

渦輪蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

渦輪蝶閥的適用范圍：

D341H-1.6C型金屬密封蝶閥適用溫度≤400℃。

D341X-1.6C型軟密封閥門適用溫度90 – 100℃。

它們適用于空氣、水、蒸汽和油品等工業管道上作為啟閉裝置。

渦輪蝶閥的結構：

垂直板式結構，閥桿為整體式。金屬硬密封閥門的密封圈為柔性石墨板與不銹鋼板復合式結構，安裝在閥體上，蝶板密封面堆焊不銹鋼。密封閥門的密封圈為丁腈橡膠材質，是安裝在蝶板上的。閥體閥座堆焊不銹鋼。

渦輪蝶閥的工作原理：

金屬密封閥門的設計是采用三偏心結構原理，利用了固有的凸輪效應，完全消除了90度行程中閥座與密封圈之間的全部摩擦。膠軟密封蝶閥的設計采用了單偏心結構，與中線軟密封不同,蝶板轉動大約在度之后，閥座與密封圈之間迅速脫離，從而減少摩擦。

閥門的驅動方式：

閥門的驅動方式為蝸輪手動機構，將手柄順時針方向旋轉90°，閥門既可關閉，手柄逆時針旋轉90°閥門開啟。本類閥門在管道中一般應當水平安裝。
