更新時間：2023-02-21 09:22:39

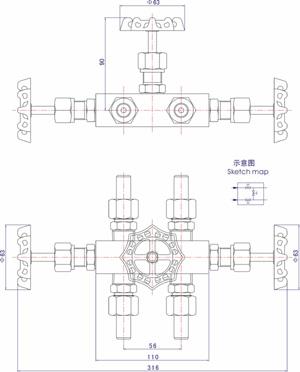

| 產品名稱： | J23SA三閥組 | 產品型號： | 聯系我們 |
| 技術參數： | (如需特殊材質可來電咨詢) | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
設計制造標準Design Manafacfure According:
ASME B16.34-2004
GB/T 12224-2005
JB/T 8473-1996
連接形式Mode of connection:
內螺紋連接 Female thread type
結構特征Structure character:
錐面密封Conical Sealing
閥門檢驗和試驗Test Standard:
API 598-1996
GB/T 13927-1992
材料Material:
碳鋼Carbon steel:
ASTM A105/A105M
GB/T 12228-1989
不銹鋼Stainless steel:
ASTM A276/ASTM A314
GB/T 1220-1992
適用介質Applicable Medium:油Oil,水Water,氣體Air
適用溫度Applicable temperature:-29-425℃
| 型號 TYPE |
公稱壓力 Norminal pressure |
公稱通徑 DN |
接管 外徑 Tube OD |
閥體 Body |
接頭 Tie-IN |
閥桿 Valve Stem |
鎖緊螺母 Screw Nut |
填料 Packing |
| J23SA-160 | 16Mpa | 6 | ?14 | 20# | 20# | 20# | 20# | 柔性石墨、四氟 Lesible graphite |
| J23SA-160P | 16Mpa | 6 | ?14 | SS304 | SS304 | SS304 | SS304 | 柔性石墨、四氟 Lesible graphite |
J23SA三閥組是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是J23SA三閥組。儀表J23SA三閥組是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。J23SA三閥組的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。
J23SA三閥組形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.J23SA三閥組與壓力表配合使用.一般的J23SA三閥組形都做成螺紋連接。公稱壓力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公稱通徑：DN5～DN25 適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質 適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
1、公稱通徑6~40mm
2、壓力范圍1.6～42Mpa
3、適用介質水、油品、蒸汽、石油氣等
4、制造標準GB ANSI JIS
1、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行GB標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243的要求。
1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫J23SA三閥組。
2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式J23SA三閥組。
3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼J23SA三閥組。
4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封J23SA三閥組。
5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節J23SA三閥組。
6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的J23SA三閥組;埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。
7、成品油的輸送管線和貯存設備，選用法蘭連接的J23SA三閥組。
8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的J23SA三閥組。
9、冶金系統中的氧氣管路系統中，宜選用經過嚴格脫脂處理，法蘭連接的J23SA三閥組。
電話：021-57488098
郵箱：6291599
地址：上海市奉賢區新民港路150號
網址：http://www.mc95.cn
本文中的文字、數據、圖片僅供參考。需要了解更多J23SA三閥組的使用性能、外形結構、安裝尺寸參數、價格，索取J23SA三閥組說明書及產品選型樣本，請聯系我們
