更新時間：2023-02-21 09:22:07
| 產品名稱： | J744X快開式排泥閥 | 產品型號： | J744X RFLT |
| 技術參數： | 快開式(如需特殊要求可來電咨詢) | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
1、快開排泥閥型號

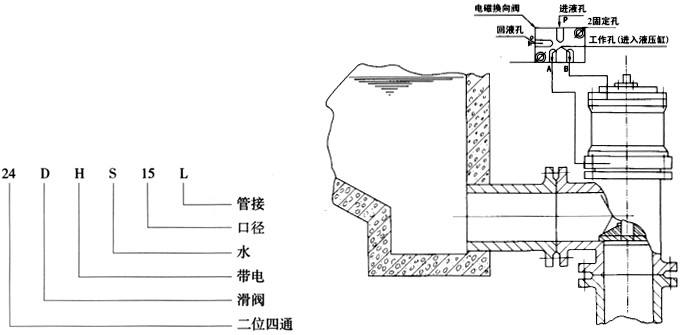

3、快開排泥閥安裝圖
快開排泥閥型號有以下幾款：SD44X手動快開排泥閥，JM744X膜片式快開排泥閥，J644X,J744X活塞式快開排泥閥，J644X快開式排泥閥，J744X快開式排泥閥，J644X氣動角式快開排泥閥，J744X液動快開排泥閥，SD44X快開式排泥閥等。
J744X快開式排泥閥是以液壓源或氣動源為執行機構的角形截斷閥。通常安裝在沉淀池底部的外壁上，以去除沉淀在池底的泥沙和污垢。
J744X快開式排泥閥通常安裝在沉淀池底部的外壁上，以消除沉淀在池底的沉淀物和污垢。膜式快速排泥閥由尼龍強化橡膠隔膜分為兩個腔室，連接液壓或氣動源，由電動或手動兩位四通換向閥控制，實現快速排泥。
1、快開式排泥閥必須垂直安裝在水平管道上。
2、安裝閥門前，清洗管道。
閥門開啟過程：
1、逆時針旋轉手輪閥桿驅動閥芯逐漸向上移動，密封面脫落，閥芯上的導流座逐漸從閥座內孔移出，形成窄縫隙。介質通過閥座上的對稱節流孔進入閥座，少量介質可通過窄縫流出，逐漸降低系統壓力。
2、繼續逆時針轉動手輪，閥芯向上移動，導流座上的節流孔從閥座內腔移出，更多介質通過導流座和閥套節流后順利排出。
3、繼續逆時針旋轉手輪，閥芯向上移動至全開位置。此時，介質壓力大大降低，大量雜質可直接從閥套節流孔排出，在倒置的密封座上形成渦流，不斷清潔密封面，防止雜質粘附在密封面上。
閥門關閉過程：
4、順時針旋轉閥門，閥桿驅動閥芯向下移動。此時污水已經結束，系統壓力較低，閥套上的節流孔面積逐漸減小，導套靠近閥座，改變介質流向。節流后，介質以一定速度通過閥芯和閥門作為密封面，逐步加強密封面的清潔。
5、繼續轉動手輪，閥芯上的導流座進入閥座內孔，形成窄縫節流。由于污水排放接近尾聲，介質中雜質較少。導套與閥座之間的窄縫防止殘留的小雜質流入密封面。介質通過窄縫快速流出，徹底清潔密封面，保證密封副接觸時零泄漏。
