更新時間：2023-02-21 09:22:30

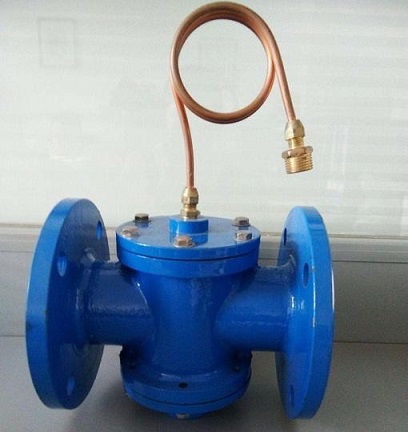

| 產品名稱： | 動態壓差平衡閥 | 產品型號： | 聯系我們 |
| 技術參數： | (如需特殊材質可來電咨詢) | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
動態壓差平衡閥是一種特殊功能的閥門，閥門本身無特殊之處，只在于使用功能和場所有區別。 在某些行業中，由于介質(各類可流動的物質)在管道或容器的各個部分存在較大的壓力差或流量差，為減小或平衡該差值，在相應的管道或容器之間安設閥門，用以調節兩側壓力的相對平衡，或通過分流的方法達到流量的平衡，該閥門就叫平衡閥。
動態壓差平衡閥是一種具有數字鎖定特殊功能的調節型閥門，采用直流型閥體結構，具有更好的等百分比流量特性，能夠合理地分配流量，有效地解決供熱(空調)系統中存在的室溫冷熱不均問題。同時能準確地調節壓降和流量，用以改善管網系統中液體流動狀態，達到管網液體平衡和節約能源的目的。閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內、從而克服了“大流量，小溫差”的不合理現象。平衡閥既可安裝在供水管上，也可以安裝在回水管上，一般要安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上，安裝了平衡閥的供(回)水管不必再設截止閥。在管道系統中安裝平衡閥，通過對其的調節來改變系統管道特性阻力數比值，達到與設計要求一致。系統調試合格后，不存在靜態水力失衡問題。調試合格的系統如處于部分負荷運行狀態，在總流量減少時由平衡閥所調節的各分支管道會自動同比減少流量，但各分支管道所設定的流量比值不變。
1、調節性能;
2、截止功能;
3、精確到1/10圈的開啟狀態顯示;
4、理論流量特性曲線為等百分比特性曲線;
5、啟閉鎖定裝置;
6、對應每個整圈都有因定的流量系數，調試中只要測量出閥門兩端壓差，就可以方便計算出流經閥門的流量;
7、聚四氟乙烯和硅膠密封，密封性能可靠;
8、內部元件采用YICr18Ni9或銅合金制造，抗腐蝕能力強，使用壽命長;
9、內升降閥桿，無須預留操作空間。
10、它是一種組合閥。
平衡閥其中的ZLF自力式平衡閥是一種利用介質本身的壓力變化來進行自我調控，從而保持流經該被控系統的流量不變的閥門，具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質。運行前一次性測試調節，可使系統流量自動互定在預先設置的設定直。
Kv為動態壓差平衡閥的閥門系數。它的定義是：當平衡閥前后差壓為1bar(約1kgf/cm2)時，流經平衡閥的流量值(m/h)。平衡閥全開時的閥門系數相當于普通閥門的流通能力。如果平衡閥開度不變，則閥門系數Kv不變，也就是說閥門系數Kv由開度而定。通過實測獲得不同開度下的閥門系數，平衡閥就可做為定量調節流量的節流件。在管網平衡調試時，用軟管將被調試的平衡閥的測壓小閥與專用智能儀表連接，儀表可顯示出流經閥門的流量值(及壓降值)，經與儀表人機對話，向儀表輸入該平衡閥處要求的流量值后，儀表通過計算、分析、得出管路系統達到水力平衡時該閥門的開度值。平衡閥屬于調節閥范疇，它的工作原理是通過改變閥芯與閥座的間隙，變流體流經閥門的流通阻力，達到調節流量的目的。
1.不應隨意變動平衡閥開度管網系統安裝完畢，并具備測試條件后，使用專用智能儀表對全部平衡閥進行調試整定，并將各閥門開度鎖定，使管網實現水力工況平衡。在管網系統正常運行過程中，不應隨意變動平衡閥的開度，特別是不應變動開度鎖定裝置。
2.不必再安裝截止閥。在檢修某一環路時，可將該環路上的平衡閥關閉，此時平衡閥起到截止閥截?cái)嗨鞯淖饔茫瑱z修完畢后再回復到原來鎖定的位置。因此安裝了平衡閥，就不必再安裝截止閥。
3.系統增設(或取消)環路時應重新調試整定在管網系統中增設(或取消)環路時，除應增加(或關閉)相應的平衡閥之外，原則上所有新設的平衡閥及原有系統環路中的平衡閥均應重新調試整定(原環路中支管平衡閥不必重新調整)。在空調及采暖系統中，作為輸配能量的水循環系統的水力平衡是非常重要的。一個平衡的水力系統是滿足用戶需求、節約運行能耗的基礎。 在空調及采暖系統中，冷(熱)媒由閉式管路系統輸配到各用戶。對于一個設計優良的管網系統，各用戶在末端控制閥(電控閥、溫控閥等)的開度為100%時應該均能獲得設計水量，而各用戶在末端控制閥的開度改變時既可得到所需的流量又互不干擾。這樣的水系統是一個水力平衡的系統，否則就是水力不平衡系統，水力不平衡又稱水力失調。這種水力失調是隨機變化的、動態的。這種失調現象靜態平衡閥無法解決，只能用動態平衡閥來解決。
1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2、帶執行機構平衡閥安裝前應按規定的信號(電或氣)進行整機測試(防止因運輸產生振動影響使用性能)，合格后方可上線安裝(接線按電動執行機構線路圖)。
3、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球芯)。
4、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
5、動態壓差平衡閥閥應安裝在管道的水平方向或垂直方向。
6、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
電話：021-57488098
郵箱：6291599
地址：上海市奉賢區新民港路150號
網址：http://www.mc95.cn
本文中的文字、數據、圖片僅供參考。需要了解更多動態壓差平衡閥的使用性能、外形結構、安裝尺寸參數、價格，索取動態壓差平衡閥說明書及產品選型樣本，請聯系我們
