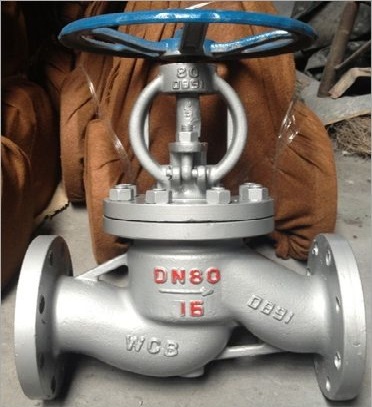

| 產品名稱： | J41H法蘭式手動截止閥 | 產品型號： | 聯系我們 |
| 技術參數： | (如需特殊材質可來電咨詢) | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
J41H法蘭式手動截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或海錐面，閥瓣沿閥座的中心線作直線運動。閥桿的運動形式，(通用名稱：暗桿)，也有升降旋轉桿式可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。因此，這種類型的截流截止閥閥門適合作為切斷或調節以及節流用。J41H法蘭式手動截止閥的閥桿開啟或關閉行程相對較短，而且具有切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，適合于對流量的調節。
截止閥又稱截門閥，屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。按連接方式分為三種：法蘭連接、絲扣連接、焊接連接。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少，截止閥的流向，一律采用自上而下。截止閥開啟時，閥瓣的開啟高度，所以截止閥的全開位置，應由閥瓣的行程來決定。
J41H法蘭式手動截止閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。閘閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
截止閥的密封副由閥瓣密封面和閥座密封面組成,閥桿帶動閥瓣沿閥座的中心線作垂直運動。截止閥啟閉過程中 啟高度較小,易于流量的調節,且制造維修方便,壓力適用范圍廣。
截止閥密封面不易磨損及擦傷,閥門啟閉過程中閥瓣與閥座密封面之間無相對滑動,因此對密封面的磨損與擦傷較小,所以提高了密封副的使用壽命截止閥在全閉過程中閥瓣行程小,其高度相對較小。截止閥的缺點是,啟閉力矩較大且難以實現快速啟閉,因閥體內流道比較曲折,流體流動阻力大,造成流體動力在管路中損失較大。
1、啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
5、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
6、密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
7、閥門口徑DN50以下的閥體、閥蓋是模鍛件、DN65以上的閥體、閥蓋是鑄鋼件。
8、閥體與閥蓋的連接形式各有不同、夾箍銷軸式連接、法蘭墊片連接和自密封螺紋連接。
9、閥座、閥瓣密封面均采用等離子噴焊或堆焊鈷鉻鎢硬質合金，密封面硬度高、耐磨、抗擦傷、使用壽命長。
10、閥桿材料為滲氮鋼、滲氮后的閥桿表面硬度高、耐磨、抗擦傷、同時防腐蝕、使用壽命長。
1、安裝閥門時注意介質的流向，嚴格按閥門流向箭頭指示的方向安裝。
2、閥門可安裝的管道的任何位置、同時根據介質和介質的溫度選擇碳鋼或合金鋼的閥門。
3、J41H法蘭式手動截止閥盡量垂直安裝，閥桿向上。
4、手輪、手柄及微動機構，不允許作起吊用。
一、截止閥注脂時，常常忽視注脂量的問題。注脂加油后，操作人員選擇閥門和注脂聯結方式后，進行注脂作業。存在著二種情況：一方面注脂量少注脂不足，密封面因缺少潤滑劑而加快磨損。另一方面注脂過量，造成浪費。在于沒有根據閥門類型類別，對不同的截止閥密封容量進行精確的計算?？梢砸越刂归y尺寸和類別算出密封容量，再合理的注入適量的潤滑脂。
二、截止閥注脂時，常忽略壓力問題。在注脂操作時，注脂壓力有規律地呈峰谷變化。壓力過低，密封漏或失效,壓力過高，注脂口堵塞、密封內脂類硬化或密封圈與閥球、閥板抱死。通常注脂壓力過低時，注入的潤滑脂多流入閥腔底部，一般發生在小型閘閥。而注脂壓力過高，一方面檢查注脂嘴，如是脂孔阻塞判明情況進行更換;另一方面是脂類硬化，要使用清洗液，反復軟化失效的密封脂，并注入新的潤滑脂置換。此外，密封型號和密封材質，也影響注脂壓力，不同的密封形式有不同的注脂壓力，一般情況硬密封注脂壓力要高于軟密封。球閥維護保養時一般都處于開位狀態，特殊情況下選擇關閉保養。其他閥門也不能一概以開位論處。閘閥在養護時則必須處于關閉狀態，確保潤滑脂沿密封圈充滿密封槽溝，如果開位，密封脂則直接掉入流道或閥腔，造成浪費。
運行中的截止閥，各種閥件應齊全、完好。法蘭和支架上的螺栓不可缺少，螺紋應完好無損，不允許有松動現象。手輪上的緊固螺母，如發現松動應及時擰緊，以免磨損連接處或丟失手輪和銘牌。截止閥的手輪如有丟失，不允許用活扳手代替，應及時配齊。填料壓蓋不允許歪斜或無預緊間隙。對容易受到雨雪、灰塵、風沙等污物沾染的環境中的截止閥,閥桿要安裝保護罩。截止閥上的標尺應保持完整、準確、清晰。截止閥的鉛封、蓋帽、氣動附件等應齊全完好。不允許在運行中的截止閥上敲打、站人或支承重物;特別是非金屬閥門和鑄鐵閥門，更要禁止閥門注脂時的維護保養工作在焊接前投產前以及投產后的閥門專業養護工作，為閥門服務于生產運營中起著至關重要的作用，正確和有序有效的維護保養會保護閥門，使閥門正常發揮功能并且延長閥門使用壽命。閥門養護工作看似簡單，其實不然。工作中常有被忽視的方面。
1、截止閥密封面磨損情況。
2、閥桿和閥桿螺母的梯形螺紋磨損情況。
3、填料是否過時失效，如有損壞應及時更換。
4、截止閥檢修裝配后，應進行密封性能試驗。
